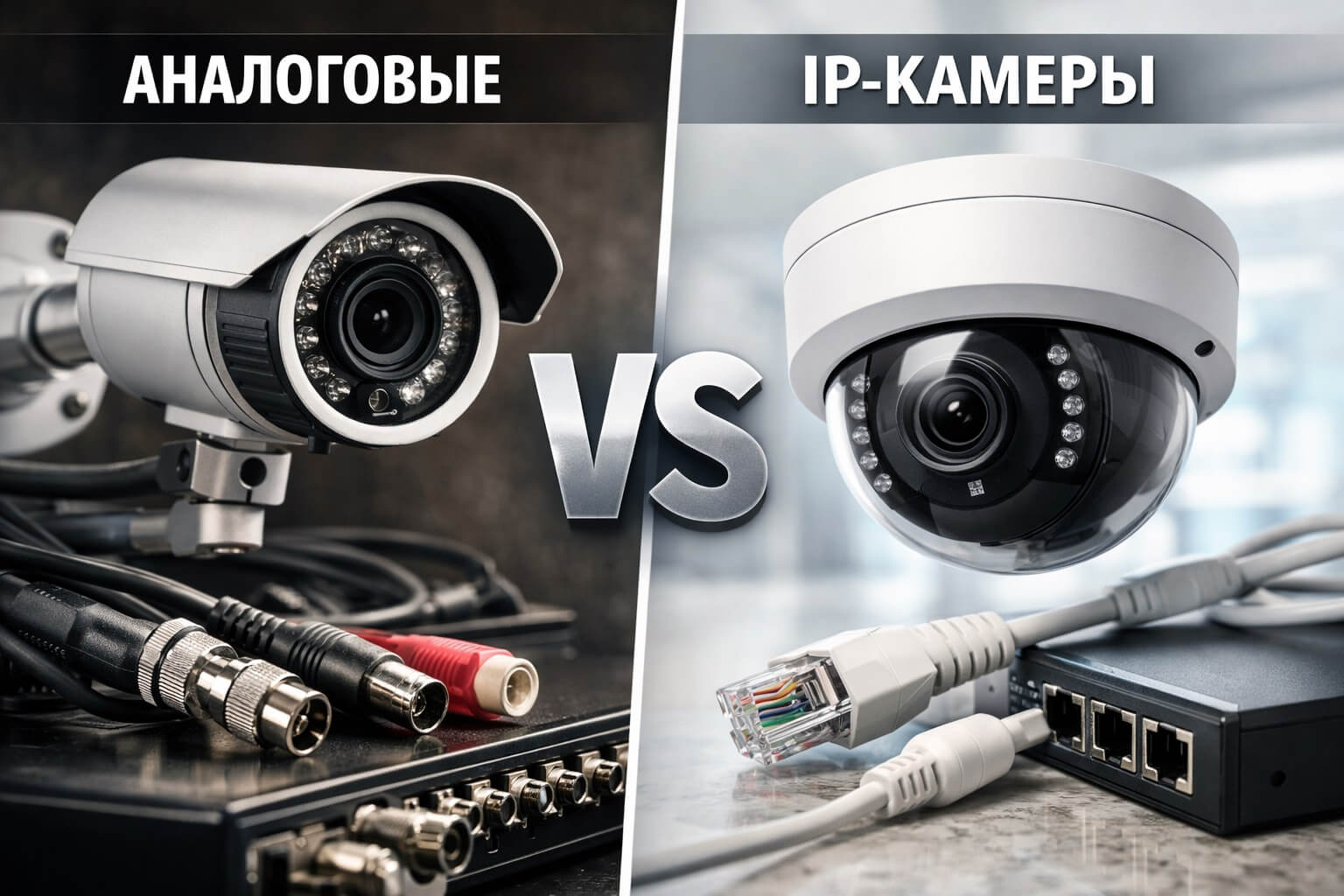

Аналоговые или IP-камеры видеонаблюдения: чем отличаются и какие лучше выбрать

При выборе системы видеонаблюдения ключевым вопросом является использование аналоговых камер или IP-решений. Современные аналоговые форматы высокой четкости AHD, TVI и CVI поддерживают разрешение до 8 Мп и по уровню детализации приближаются к IP-системам, однако отличаются архитектурой и стоимостью. Итоговый выбор зависит от условий объекта, бюджета, наличия кабельной инфраструктуры и планов развития системы.

Какие существуют системы видеонаблюдения?

Аналоговое видеонаблюдение (AHD / TVI / CVI)

Современное аналоговое видеонаблюдение не имеет ничего общего с устаревшими системами низкого разрешения. Форматы AHD, TVI и CVI были разработаны как развитие классического аналога и позволяют передавать видео высокой четкости, сохраняя простую архитектуру системы.

Принцип работы одинаков для всех стандартов. Камера формирует аналоговый HD-сигнал и передает его по коаксиальному кабелю на видеорегистратор (DVR). Регистратор оцифровывает изображение, сжимает его кодеками H.264 или H.265 и записывает на жесткий диск. По тому же кабелю могут передаваться звук и управляющие сигналы для поворотных камер.

Разрешения современных аналоговых камер:

• 2 Мп (Full HD, 1920×1080).
• 4 Мп (2560×1440).
• 5 Мп (2560×1944).
• 8 Мп (4K UHD, 3840×2160, формат TVI).

Дальность передачи сигнала по качественному коаксиальному кабелю достигает до 500 метров для разрешений до 5 Мп. При использовании более высокого разрешения или кабеля меньшего качества рабочая дистанция обычно сокращается до 200–300 метров.

IP-видеонаблюдение

IP-камера представляет собой сетевое устройство, которое самостоятельно оцифровывает изображение, сжимает видеопоток и передает его по локальной сети.

Основные элементы IP-системы:

• IP-камеры.
• Сетевая инфраструктура (витая пара Cat5e и выше, коммутаторы).
• Сетевой видеорегистратор (NVR) или серверное и облачное хранилище.

Ключевой особенностью IP-камер является поддержка технологии PoE, позволяющей передавать питание и данные по одному сетевому кабелю. Камеры получают собственный IP-адрес и могут работать как в составе централизованной системы с NVR, так и автономно с записью на карту памяти.

Современные IP-камеры поддерживают разрешения от 2 до 12 Мп и выше, обеспечивая высокую детализацию при правильном подборе объектива и настроек записи. Длина линии передачи по витой паре без дополнительного оборудования ограничена 100 метрами. Для протяженных объектов применяются PoE-репитеры или оптоволоконные линии связи.

Принципиальные отличия аналоговых и IP-камер

Архитектура системы

Передача видеосигнала

В аналоговых системах камера передает непрерывный видеосигнал по коаксиальному кабелю, а оцифровка, сжатие и запись выполняются централизованно в видеорегистраторе (DVR). Каждая камера подключается к отдельному физическому входу регистратора.

В IP-системах камера самостоятельно обрабатывает изображение и передает уже сжатый цифровой поток по сети. Подключение осуществляется через сетевой коммутатор, а количество камер определяется пропускной способностью сети и возможностями NVR, а не числом физических входов.

Роль регистратора

DVR в аналоговой системе выполняет все ключевые функции и является центральным элементом. Его отказ приводит к полной остановке записи и работы системы.

В IP-системах основная обработка видео происходит в самих камерах, а NVR отвечает за управление и хранение архива. При его отказе камеры могут продолжать работу автономно, например с записью на карту памяти.

Масштабирование

Расширение аналоговой системы ограничено количеством каналов регистратора. При их нехватке требуется замена DVR или установка дополнительного устройства, а каждая новая камера подключается отдельным кабелем до регистратора.

IP-система масштабируется гибче. Камеры подключаются к ближайшим сетевым коммутаторам, при необходимости добавляются новые свитчи, а настройка выполняется программно. Физическое расстояние до регистратора не критично, важна лишь доступность в сети.

Сравнительная таблица аналоговых и IP-камер

От чего реально зависит качество изображения?

Тип камеры (аналоговая или IP) влияет на возможности системы, но сам по себе не определяет качество картинки. Разрешение в мегапикселях часто переоценивают, тогда как решающую роль играют матрица, объектив и условия съемки.

Матрица и объектив

Размер и тип матрицы

Физический размер матрицы напрямую влияет на светочувствительность камеры. При одинаковом разрешении камера с более крупным сенсором дает заметно лучшую картинку, особенно при слабом освещении.

На практике чаще всего встречаются:

• 1/3" – бюджетные камеры, приемлемы при хорошем освещении.
• 1/2.8" – оптимальный вариант для большинства задач.
• 1/2.7" и больше – улучшенная работа в сумерках и ночью.

Современные камеры используют CMOS-матрицы, которые обеспечивают хорошее качество изображения и поддерживают дополнительные функции обработки.

Фокусное расстояние и угол обзора

Объектив определяет, какую зону охватывает камера и насколько детально видны объекты.

• 2.8 мм – широкий угол, общий обзор, лица различимы только с близкого расстояния.
• 3.6 мм – универсальный вариант для помещений.
• 6 мм – хорош для входов и касс.
• 8–12 мм – контроль периметра, парковок и проездов.

Важно учитывать, что камера с меньшим разрешением, но правильно подобранным объективом, часто дает более полезную картинку, чем «многомегапиксельная» модель с слишком широким углом обзора.

Вариофокальные объективы (например, 2.8–12 мм) позволяют точно настроить угол обзора при монтаже и снизить риск ошибки при выборе.

Дальность распознавания

Чем дальше объект от камеры, тем ниже детализация. Для уверенного распознавания лиц требуется высокая плотность пикселей, поэтому дальность напрямую зависит от фокусного расстояния объектива.

Ориентировочная оценка дальности распознавания лица:

• 2.8 мм – до 3 м.
• 3.6 мм – до 5 м.
• 6 мм – до 8 м.
• 12 мм – до 15 м.

Освещение и условия съемки

Дневной и ночной режимы

Светочувствительность определяет, при каком уровне освещения камера сохраняет различимое изображение. Чем меньше заявленное значение в люксах, тем лучше камера работает в сумерках и ночью.

На практике:

• Камеры с хорошей светочувствительностью дают пригодную картинку при минимальном освещении.
• При полном отсутствии света камера переходит в режим инфракрасной подсветки.

Инфракрасная подсветка

Встроенная ИК-подсветка автоматически включается в темноте, переводя изображение в черно-белый режим и повышая чувствительность.

Типичная дальность ИК-подсветки:

• 20–30 м – стандарт для большинства уличных камер.
• 40–60 м и более – усиленные модели для периметра и открытых площадок.

Важно учитывать, что инфракрасная подсветка эффективна только на открытом пространстве. При установке камеры за стеклом ИК-лучи отражаются и вызывают засветку изображения.

WDR и компенсация засветки

WDR (Wide Dynamic Range) позволяет корректно отображать одновременно яркие и темные участки кадра. Эта функция особенно важна для входных групп, проездов и кассовых зон, где присутствует контровой свет.

Чем выше уровень WDR, тем лучше камера справляется с контрастными сценами. Программные функции компенсации засветки (BLC, HLC) могут частично улучшить изображение, однако по эффективности уступают аппаратному WDR.

Настройки записи и хранения

Битрейт и размер видеопотока

Битрейт напрямую влияет на качество изображения и объем архива. Слишком низкое значение приводит к потере деталей и «замыленности» картинки, особенно при движении объектов.

Для камеры 2 Мп ориентировочные значения:

• ≈2 Мбит/с – приемлемо для общего наблюдения.
• ≈4 Мбит/с – хорошее качество.
• 6 Мбит/с и выше – высокая детализация для касс и критичных зон.

Кодеки сжатия

Наиболее распространены кодеки H.264 и H.265. H.265 позволяет сократить объем архива почти вдвое при сопоставимом качестве, однако требует более производительного регистратора или сервера при просмотре записей.

Частота кадров

Стандартная частота записи составляет 25–30 кадров/сек. Снижение частоты экономит место, но ухудшает плавность движения и усложняет анализ быстрых событий.

Рекомендации:

• Кассы, входы и проезды – полная частота кадров.
• Коридоры, склады и статичные зоны – допустимо 10–12 кадров/сек.

Качество кабеля и питания

Качество кабельной инфраструктуры напрямую влияет на стабильность работы системы. Для аналоговых камер рекомендуется использовать коаксиальный кабель с медной жилой, для IP-камер – витую пару категории Cat5e и выше. Кабель с алюминиевыми жилами (CCA) часто вызывает проблемы с PoE и потерю связи.

Питание должно иметь запас мощности не менее 20–30 % от суммарного потребления камер, иначе возможны перезагрузки и нестабильная работа, особенно в ночном режиме.

Теперь, когда понятны ключевые факторы качества, можно перейти к выбору типа камер под конкретные сценарии и объекты.

Какой тип камер выбрать под разные объекты?

Дом или квартира

Типичные требования:

• 2–6 камер для контроля входа и территории.
• Простая установка и обслуживание.
• Надежная работа без постоянного контроля.
• Ограниченный бюджет.

Рекомендации:

При наличии проложенного коаксиального кабеля или необходимости замены старой системы оптимальным выбором будут современные аналоговые камеры форматов AHD или TVI с разрешением 2–4 Мп. Такие системы обеспечивают стабильную работу и достаточное качество изображения при минимальных затратах.

IP-видеонаблюдение для дома оправдано в следующих случаях:

• Объект строится с нуля и есть возможность сразу проложить витую пару.
• Требуется удаленный доступ с мобильного приложения, push-уведомления и облачное хранение.
• Планируется использование Wi-Fi-камер в местах, где прокладка кабеля затруднена.

Для квартиры с одной или двумя камерами, установленными у входной двери или на балконе, удобнее использовать компактные IP-камеры с Wi-Fi и записью на карту памяти. В таких сценариях установка отдельного видеорегистратора чаще всего избыточна.

Магазин и кассовая зона

Типичные требования:

• Четкая фиксация действий кассира, номиналов купюр и лиц покупателей.
• Контроль торгового зала и подсобных помещений.
• Возможность интеграции с кассовым программным обеспечением и POS-терминалами.
• Хранение архива не менее 30 дней в соответствии с требованиями безопасности.

Рекомендации:

Для кассовой зоны критична высокая детализация изображения. Камера должна устанавливаться над рабочим местом кассира под углом, обеспечивающим обзор кассовой поверхности и лица покупателя. Рекомендуемое разрешение составляет не менее 4 Мп, фокусное расстояние объектива 4–6 мм, битрейт от 5000 Кбит/с и выше.

IP-камеры имеют преимущество в торговых объектах за счет следующих возможностей:

• Интеграции с POS-системами с наложением чеков на видеозапись и синхронизацией транзакций.
• Встроенной видеоаналитики, включая подсчет посетителей и построение тепловых карт.
• Гибкости размещения, при которой достаточно подвести витую пару к ближайшему сетевому коммутатору.

Аналоговые системы остаются оправданным выбором для небольших магазинов при ограниченном бюджете. Современные DVR с камерами разрешением 4 Мп обеспечивают надежную фиксацию событий, однако имеют ограниченные возможности интеграции с учетными системами.

Для средних и крупных торговых объектов оптимальным решением является IP-видеонаблюдение с использованием камер повышенного разрешения 5–8 Мп на кассах и камерами 2–4 Мп в остальных зонах.

Склад и улица

Типичные требования:

• Протяженные кабельные трассы длиной от 100 до 500 метров и более.
• Уличное исполнение камер с классом защиты не ниже IP66 или IP67.
• Стабильная работа в широком температурном диапазоне от -30 до +50 °C.
• Контроль больших площадей и протяженных участков.

Рекомендации:

Для складских помещений с длинными линиями до серверной или регистраторной аналоговые системы часто оказываются проще в реализации. IP-видеонаблюдение на таких дистанциях требует установки сетевых коммутаторов или PoE-репитеров, что усложняет схему и увеличивает количество точек отказа.

Для уличного периметра с распределенными камерами по протяженной территории широко применяются комбинированные решения.

• Аналоговые камеры на коаксиальном кабеле для удаленных точек, включая въезды и дальние участки периметра.
• IP-камеры с PoE для зон, расположенных рядом с серверной или коммутационными шкафами.

Использование гибридных регистраторов форматов XVR или Tribrid позволяет одновременно подключать аналоговые и IP-камеры и объединять разные технологии в рамках одной системы.

При необходимости контроля больших открытых пространств, таких как промышленные периметры и парковки, применяются поворотные PTZ-камеры с оптическим зумом. IP-модели в этих задачах более функциональны за счет автоматических патрулей, предустановленных позиций и интеграции с датчиками движения.

Для складов с автоматизированными системами учета товародвижения IP-видеонаблюдение может интегрироваться с WMS-системами, обеспечивая контроль грузопотоков и фиксацию операций с паллетами и маркировкой.

Как модернизировать существующую систему без лишних затрат?

Ситуация, когда установленная аналоговая система видеонаблюдения перестает устраивать по качеству изображения, встречается достаточно часто. Полная замена инфраструктуры требует значительных затрат на демонтаж и прокладку новых кабельных линий. На практике рациональнее использовать существующую проводку и заменить только активное оборудование. Такой подход позволяет получить современное качество изображения при минимальных вложениях.

Апгрейд по коаксиальному кабелю

При наличии проложенного коаксиального кабеля его можно использовать для передачи видеосигнала высокой четкости. Стандарты AHD, TVI и CVI были разработаны именно для модернизации старых аналоговых систем и позволяют передавать HD-видео по существующим линиям связи.

Замена камер

Первым этапом модернизации является установка новых камер вместо устаревших моделей. Камеры форматов AHD, TVI и CVI подключаются к тем же BNC-разъемам, что и старые устройства, но формируют сигнал более высокого разрешения. При длине линии до 300–500 метров современные стандарты обеспечивают стабильную передачу изображения. На более протяженных трассах предпочтение целесообразно отдавать камерам формата CVI последних поколений, которые лучше переносят помехи.

Качество и сечение коаксиального кабеля напрямую влияют на дальность передачи. Старый или тонкий кабель может ограничить рабочее расстояние, поэтому перед выбором оборудования рекомендуется оценить состояние существующей проводки.

Замена регистратора

Регистраторы, рассчитанные на устаревшие форматы аналогового видео, не поддерживают сигналы AHD, TVI и CVI. Для модернизации требуется установка современного видеорегистратора с поддержкой соответствующих стандартов.

Наиболее универсальным решением являются регистраторы формата XVR, которые одновременно работают с аналоговыми камерами разных стандартов и IP-устройствами. Это позволяет выполнять обновление системы поэтапно и постепенно заменять оборудование без полной остановки работы.

При выборе регистратора следует учитывать количество каналов с запасом на расширение, поддерживаемое разрешение записи и объем жесткого диска. Современные модели также обеспечивают удаленный доступ через интернет и мобильные приложения, что значительно повышает удобство эксплуатации системы.

Гибридные решения

Переход на IP-видеонаблюдение не всегда требует полного отказа от аналоговых камер. Гибридные системы позволяют одновременно использовать аналоговые и IP-устройства, сочетая простоту и экономичность аналога с функциональностью IP-технологий.

XVR-регистраторы

XVR-регистраторы являются универсальными устройствами, способными одновременно работать с аналоговыми камерами форматов AHD, TVI, CVI и CVBS, а также с IP-камерами. Аналоговые камеры подключаются по коаксиальному кабелю через BNC-разъемы, а IP-камеры – по сети через Ethernet-порт или сетевой коммутатор.

Ключевым преимуществом XVR является возможность модернизации системы без одновременной замены всего оборудования. IP-камеры устанавливаются на наиболее важные участки, такие как входы, кассы или парковки, тогда как остальные зоны продолжают контролироваться аналоговыми камерами. Все устройства работают в единой системе, используют общий архив и управляются через один интерфейс.

Аналоговые и IP-камеры в одной системе

Комбинирование аналоговых и IP-камер оправдано в ряде практических ситуаций:

• Расширение существующей аналоговой системы при невозможности прокладки коаксиального кабеля в новые зоны.
• Использование продвинутой видеоаналитики на отдельных точках наблюдения.
• Поэтапный переход на IP-видеонаблюдение без остановки работы системы.

IP-камеры обеспечивают функции распознавания номеров, подсчета посетителей и детектирования событий непосредственно на борту устройства. Аналоговые камеры, как правило, таких возможностей не имеют и используются для общего наблюдения.

Типичный пример гибридного решения – магазин, в котором аналоговые камеры контролируют торговый зал и подсобные помещения, а IP-камеры установлены на кассах для детальной фиксации операций и привязки видео к фискальным данным.

Гибридное видеонаблюдение представляет собой сбалансированный компромисс между стоимостью и функциональностью, позволяя использовать возможности IP-технологий только там, где они действительно необходимы.

Поэтапный переход на IP

Полный переход на IP-видеонаблюдение оправдан, когда требуется высокая гибкость системы, повышенное разрешение, развитая видеоаналитика и интеграция с другими системами безопасности. При этом одномоментная замена всей инфраструктуры часто оказывается слишком затратной. Поэтапный подход позволяет распределить расходы во времени и адаптировать систему под меняющиеся задачи.

Переход на IP целесообразен в следующих случаях:

• Необходимость высокого разрешения для идентификации мелких деталей, включая номера автомобилей и лица людей.
• Использование сложной видеоаналитики, такой как подсчет посетителей, распознавание лиц и детектирование событий.
• Эксплуатация объектов с большой территорией, где прокладка коаксиального кабеля экономически нецелесообразна.
• Интеграция видеонаблюдения с системами контроля доступа, пожарной сигнализацией и инженерными системами здания.

Ключевым принципом поэтапного перехода является максимальное использование существующей кабельной инфраструктуры.

Основные стратегии перехода:

• Гибридный старт с использованием регистраторов, поддерживающих аналоговые и IP-камеры, при котором новые точки оснащаются IP-устройствами, а существующие камеры продолжают работу.
• Применение преобразователей сигнала для передачи IP-трафика по коаксиальному кабелю в местах, где прокладка витой пары затруднена.
• Приоритизация зон с установкой IP-камер на критичных участках, включая входы, кассы и периметр, при сохранении аналога во второстепенных зонах.
• Модульное расширение, при котором новые помещения сразу оснащаются IP-камерами, а существующие участки модернизируются по мере износа оборудования.

Поэтапный переход на IP-видеонаблюдение снижает финансовые риски, позволяет протестировать новые технологии на отдельных участках и обеспечивает плавное развитие системы без радикальной перестройки инфраструктуры.

Частые ошибки при выборе и установке

Правильный подбор оборудования и грамотный монтаж напрямую влияют на эффективность системы видеонаблюдения. Ошибки на этих этапах приводят к низкому качеству изображения, нестабильной работе и необходимости переделывать систему.

Покупка «максимальных мегапикселей»

Одной из самых распространенных ошибок является выбор камеры с максимально возможным разрешением без учета реальных условий эксплуатации. Высокое количество мегапикселей само по себе не гарантирует качественную картинку.

Почему это приводит к проблемам:

• Несоответствие размера матрицы разрешению, при котором изображение формально имеет высокое разрешение, но реальная детализация остается низкой.
• Снижение светочувствительности при высокой плотности пикселей, из-за чего ночью картинка становится темной и зашумленной.
• Существенная нагрузка на сеть и хранилище, требующая более дорогого сетевого оборудования и увеличенного объема дисков.

Правильный подход:

• Для общего наблюдения в помещениях достаточно разрешения 2 Мп.
• Для распознавания лиц на дистанции до 5 метров оптимальны камеры 3–4 Мп.
• Для фиксации номеров автомобилей на расстоянии 20–30 метров требуется разрешение от 5 Мп в сочетании с узким углом обзора.

Выбор камеры должен основываться на конкретной задаче, условиях съемки и правильно подобранной оптике, а не на максимально возможном значении мегапикселей.

Неправильный объектив

Объектив определяет, какую зону охватывает камера и насколько детально видны объекты в кадре. Ошибки при его выборе сводят на нет преимущества даже дорогой камеры и приводят к тому, что система видеонаблюдения не выполняет свои задачи.

Типичные ошибки:

• Слишком широкий угол обзора для идентификации. Камера с объективом 2.8 мм охватывает до 100–110 градусов, из-за чего лица на расстоянии нескольких метров занимают слишком малую часть кадра и не поддаются распознаванию.
• Слишком узкий угол обзора для общего контроля. Использование объектива 12 мм в небольшом помещении ограничивает обзор узким сектором и оставляет большую часть зоны вне поля зрения.
• Игнорирование вариофокальных объективов. Фиксированный объектив не позволяет скорректировать угол обзора после установки, тогда как вариофокальные модели дают возможность точно настроить изображение под конкретную задачу.
• Отсутствие инфракрасной коррекции. Объективы без IR или ICR-коррекции обеспечивают четкую картинку днем, но дают размытое изображение ночью при включенной инфракрасной подсветке.

Как избежать ошибок:

Перед покупкой рекомендуется использовать онлайн-калькуляторы обзора, которые позволяют подобрать фокусное расстояние с учетом дистанции и требуемой детализации. Для критичных зон целесообразно выбирать камеры с вариофокальным объективом, поскольку они снижают риск ошибки и позволяют адаптировать систему под реальные условия съемки.

Неправильное расположение камер

Даже качественная и дорогая камера не даст полезного результата при неверном выборе места установки или угла съемки. Ошибки в расположении камер являются одной из самых частых причин неэффективной работы системы видеонаблюдения.

Типичные ошибки при установке:

• Засветка от солнца и фар. Камеры, направленные на окна, въезды или источники встречного света, большую часть времени фиксируют пересвеченное изображение без деталей.
• Переотражение инфракрасной подсветки. Установка камеры с ИК-подсветкой вплотную к стеклу приводит к ночной засветке кадра из-за отражения инфракрасных лучей.
• Слишком большая высота монтажа. Камеры, установленные на высоте более 4 метров, фиксируют только макушки людей и не позволяют идентифицировать лица.
• Игнорирование мертвых зон. Камеры с широким углом обзора оставляют зоны непосредственно под собой вне поля зрения.
• Доступность для вандализма. Камеры, размещенные на уровне вытянутой руки, легко повреждаются или выводятся из строя.

Рекомендации по размещению:

Камеры следует устанавливать на высоте 2.5–3.5 метра с наклоном, обеспечивающим съемку лиц и ключевых действий. Источники яркого света должны находиться сбоку или за камерой. Зоны обзора рекомендуется планировать с перекрытием, а в общественных местах использовать антивандальные купольные модели.

Перед монтажом целесообразно составить план расстановки камер с учетом фокусного расстояния объективов, направления движения людей и транспорта, а также расположения критичных зон. Тестовая установка и проверка изображения в разное время суток позволяют скорректировать расположение камер до окончательного монтажа.
